欧美网站免费观看在线,日本亲近相奷中文字幕,无码国产精品一区二区AV,WWW国产内插视频

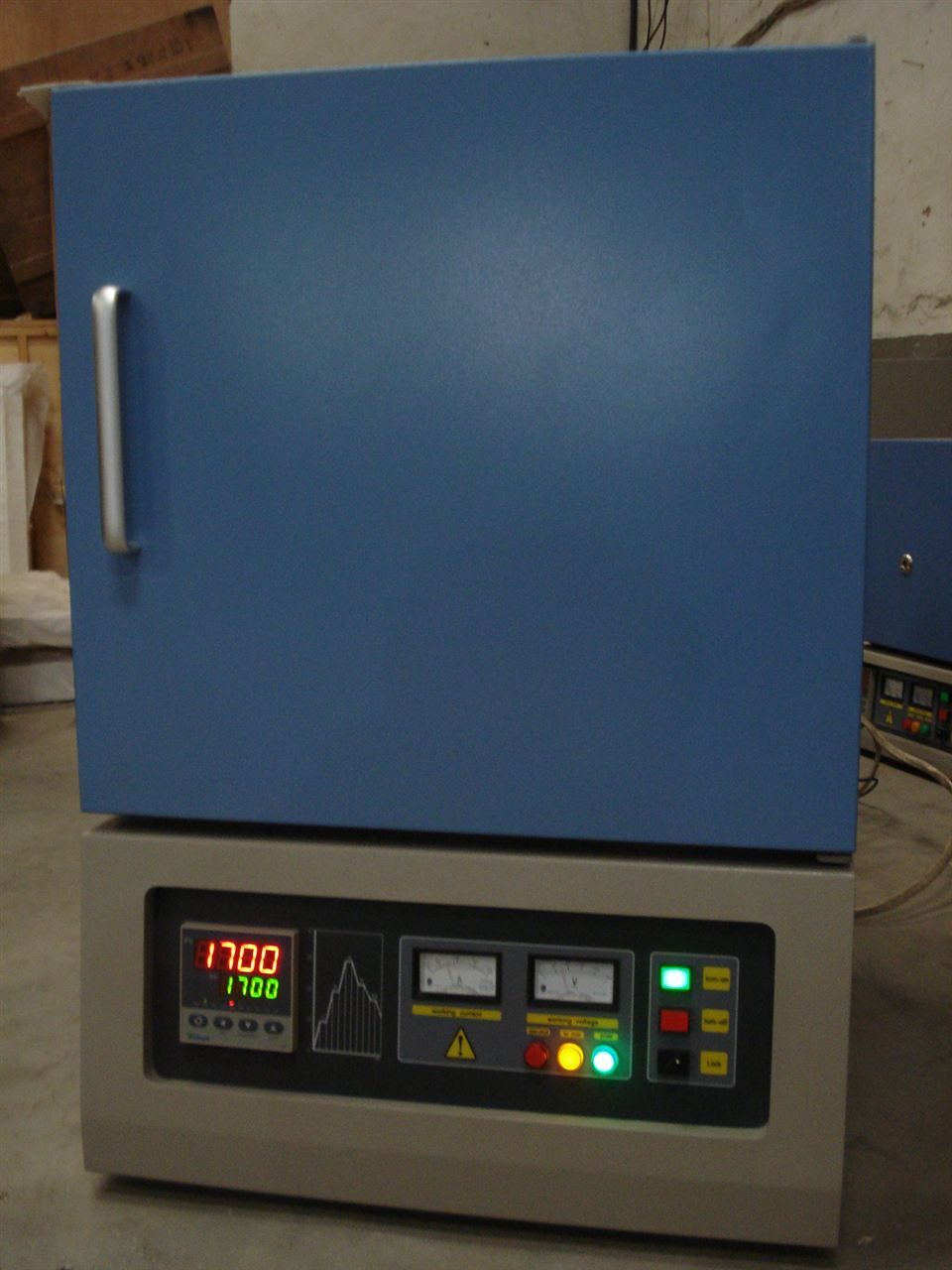

　        實(shí)驗(yàn)爐主要適合各類(lèi)大專(zhuān)院校實(shí)驗(yàn)室、工礦企業(yè)化驗(yàn)室，供化學(xué)分析、物理測(cè)定，以及金屬、陶瓷的燒結(jié)和熔解、小型鋼件等加熱、焙燒、烘干、熱處理用。

　　　　實(shí)驗(yàn)爐根據(jù)加熱元件可分為：電阻絲加熱實(shí)驗(yàn)爐；硅碳棒加熱實(shí)驗(yàn)爐及硅鉬棒加熱實(shí)驗(yàn)爐。
　　　　實(shí)驗(yàn)爐加熱元件的選取
　　　　一． 選擇電熱元件的基本要點(diǎn)
　　　　1． 根據(jù)溫度：（加熱元件溫度=爐膛溫度+100--200度）
　　　　一般爐溫小于1000度，選用NiCr,FeCrAl
　　　　爐溫在1000—1200度之間，選用FeCrAl(Cr27Al7Mo2)
　　　　爐溫大于1200度，選用純金屬或非金屬
　　　　2． 根據(jù)爐子結(jié)構(gòu)特點(diǎn)
　　　　3． 根據(jù)熱處理工件情況
　　　　4． 輻射效率高
　　　　5． 來(lái)源方便
　　　　二． 選擇電熱元件應(yīng)具有下列性能
　　　　高電阻、截面積大、機(jī)械強(qiáng)度好、熱膨脹系數(shù)小、化學(xué)性能穩(wěn)定
　　　　三． 加熱元件表面負(fù)荷（W）選擇
　　　　1． W越大，壽命越短
　　　　2． 爐內(nèi)溫度高，有腐蝕性氣氛時(shí)，W取小
　　　　3． 加熱元件有屏蔽物（諸如臺(tái)車(chē)爐，加熱元件在爐底板下）時(shí)，W取小
　　　　4． 爐內(nèi)可通風(fēng)，W取大（可增大百分之30—50）
　　　　5． 帶狀元件，W取大（可增大百分之30—50）
　　　　6． 更換困難的元件，W取小
　　　　四． 合金元件表面負(fù)荷推薦
　　　　材質(zhì) 加熱元件溫度（單位：攝氏度）
　　　　小于1000 小于1100 小于1200
　　　　OCr25Al5 1.6--1.8 1.2--1.5 0.81
　　　　cr20ni80 1.1 0.5--0.8
　　　　Cr15Ni60 0.8
　　　　CrAl7Mo2在1200—1300度之間時(shí)，W取1.6—1.8
　　　　五． 純金屬表面負(fù)荷
　　　　W、Mo、Ta在小于1800度時(shí)，W取10—20W/cm2
　　　　石墨W小于15—20W/cm2
　　　　實(shí)驗(yàn)爐功率的計(jì)算
　　　　估算功率的經(jīng)驗(yàn)公式如下：
　　　　P=C×[τ^(-0.5)]×F^(0.9)×t^(1.55) (k W)
　　　　τ—空爐升溫到工作溫度的時(shí)間；
　　　　F—爐膛內(nèi)壁的有效面積，包括爐底、側(cè)墻和爐頂所有面積之和（m2）；
　　　　t—爐子的工作溫度；
　　　　C—系數(shù)，散熱量大的爐子取30～35，散熱量小的爐子取20～25。
　　　　已知P、F、t，選定C，理論上可以估算出空爐升溫到工作溫度的時(shí)間τ。
　　　　實(shí)驗(yàn)爐內(nèi)加入工件后，爐子升溫到工作溫度的時(shí)間比τ大。因?yàn)橛绊懩芎牡囊蛩剌^多，要正確地估算不可能，可以通過(guò)現(xiàn)場(chǎng)實(shí)測(cè)一次，作為以后開(kāi)爐時(shí)估算能耗的依據(jù)。
