    改革開發以來，隨著鍛造加熱工藝，熱處理工藝要求的提高，尤其是代表著高技術和國際先進水平的用于航空、航天和國防（即高合金鋼、鈦合金鋼）產品不斷增加和質量精化提高，對加熱爐設備提出了很高的要求。多年來公司為尋求根本解決爐門密封問題，不惜派遣技術工程師多次到德國、比利時、奧地利等國學習交流，并與國外有上百年工業爐專業建設制造廠商合作，在吸收國外先進技術的基礎上，結合廣大客戶的使用需求，對我公司生產的臺車式加熱爐的爐門結構與爐門壓緊方式作了全新的、有突破性的改進。

   爐門密封的改進內容主要包括兩個方面：爐門密封結構和爐門壓緊結構。

1、爐門密封結構

   新?tīng)t門密封結構為框架式爐門結構，是將隔熱保溫箱體和框架結構巧妙分離，組合而成的。即使在長時間高溫開門操作的工況下，也能保證爐門鋼結構不變形。框架式爐門的特點是可以有效地防止熱變形。結構由隔熱保溫箱、框架結構、耐熱保護層、上導軸、下導軸和提升座等五部分組成。

(1)隔熱保溫箱  采用鋼板圍成一個箱體，在箱板上設有多道膨脹槽，箱板中間設有鋼板槽、用薄鋼板做的內板插在鋼板槽內，將箱體隔成箱內和箱外。箱內填充耐火纖維棉，箱外與框架結構通過螺栓點連接，使箱體各區域之間的熱膨脹各自消除，達到充分減少箱體整體熱膨脹變形效果。

(2)框架結構   采用矩形鋼管、槽鋼、工字鋼和鋼板焊接而成的框架，用以支撐隔熱保溫箱。這兩部分之間保持一定的間隙，增加框架熱擴散和減少框架的整體變形。

(3)耐熱保護層  在隔熱保溫箱四周采用耐熱鑄件護板，內筋板和纖維組合塊，組成密封帶保護結構，整個保護帶結構均考慮留有受熱膨脹槽或間隙，充分減少高溫爐氣對爐門框架的熱輻射烘烤導致的框架熱變形。

2、爐門壓緊結構

   爐門壓緊機構有以下幾種：氣缸壓緊、彈簧壓緊、斜面壓緊結構等。斜面壓緊結構是在上述幾種結構使用中經反復比較后改進的結構。

   爐門提升  這套爐門提升機構是針對爐門采用斜面自重壓緊形式。這種壓緊結構簡單，可靠。特別適合有很強熱輻射的，頻繁熱進熱出的臺車式加熱爐使用。

  他的壓緊原理很簡單，爐門兩側各設兩個導向滾輪沿著上下交錯的帶一定斜坡（一般30℃）凹軌固定式軌道。爐門的導向滾輪沿著上下交錯帶一定斜坡凹軌固定式軌道上下移動。

  當滾輪快滑到斜坡斜面最低時，爐門護板口就貼到爐口護板上了，滾輪就停留在距斜坡斜面最低處還有一段距離處。這時爐門自重通過停留在斜坡斜面的滾輪，產生垂直爐口護板的分力，這分力就是爐門壓緊力。

  當爐門提升導向滾輪沿著斜坡斜面向上滑行時，產生向外水平位移，使?fàn)t門口離開爐口護板。

  爐門采用平行鏈提升機構，這套提升機構視由爐門框架總成、爐門提升主傳動總成、從動鏈輪總成，張緊鏈輪總成和爐門接近開關控制總成等構成。

 動作原理 電機減速機的鏈輪通過傳動鏈條與主驅動軸的鏈輪連接，主驅動軸的同軸的雙鏈輪通過兩條輸送鏈分別與爐門的兩個提升座連接，同時兩條鏈條的另一端分別與平衡垂連接。當電機減速機正轉時，在平衡垂的協助下，通過兩條平行輸送鏈條將爐門吊起，當電機減速機反轉時，爐門落下。

  為保證爐門能平行提升，必須保證兩條鏈條在運動過程中同步。在爐門提升座與鏈條連接處設有鏈條長度補償?shù)难b置。

 為降低能耗，在爐門框架的一側，設有平衡錘。平衡錘和回轉鏈放置在爐門的立柱內，使?fàn)t門提升機構的整體布置簡潔、美觀。

 通過改進，斜面壓緊結構簡單，動作可靠，具有一定耐用性，減少能耗，減少升溫時間，延長設備使用壽命。爐溫均勻性檢測最高可滿足國標I爐標準，滿足了航空、航天和國防對特種鋼產品的加熱生產工藝的要求。

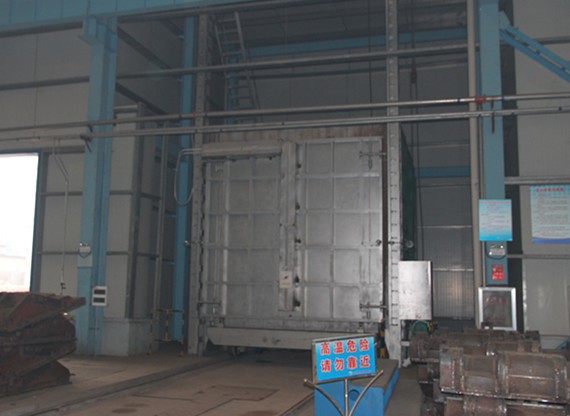

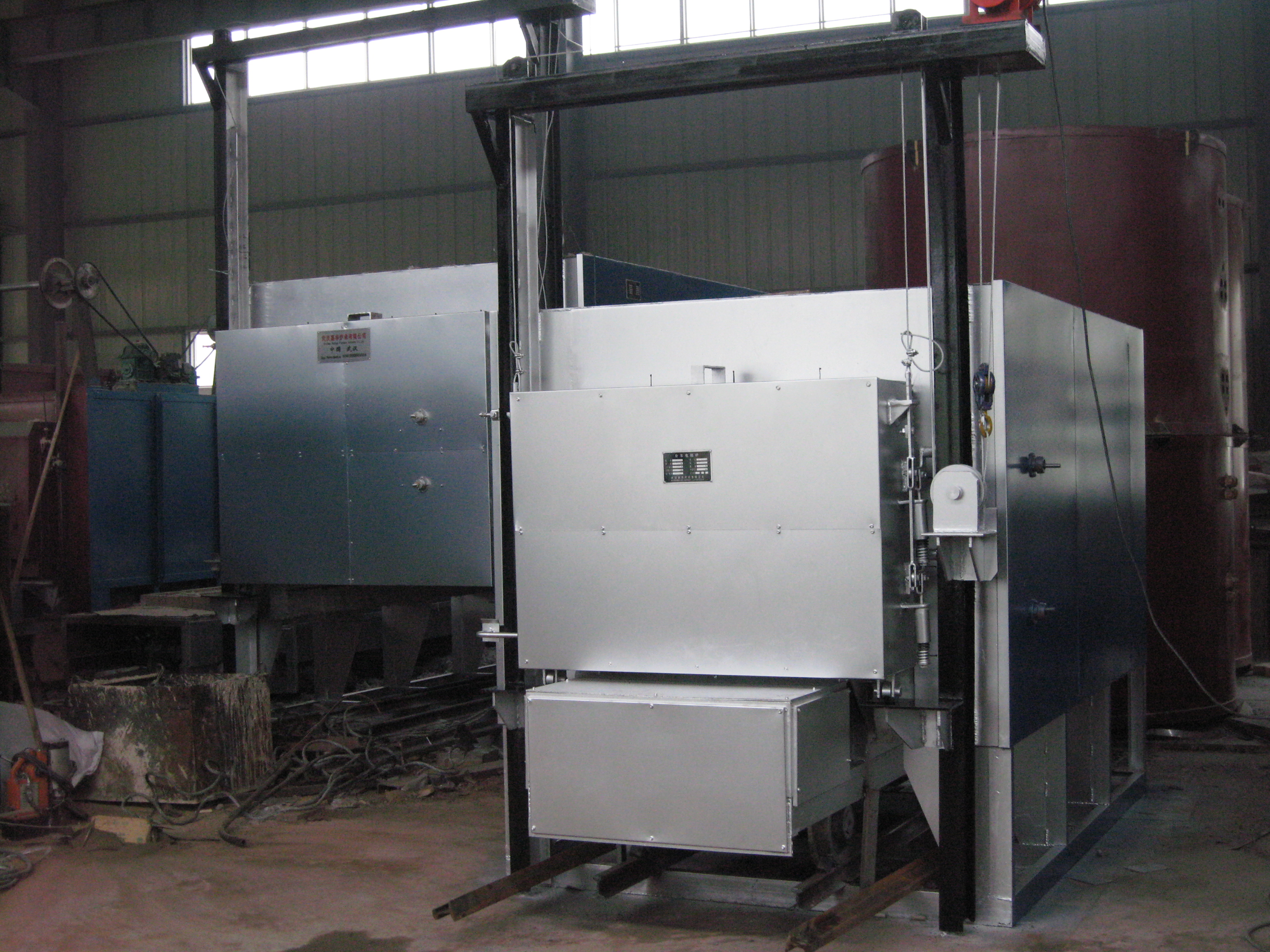

   老式爐門密封                                                新式爐門密封

   我公司設計能力強大，可為客戶量身設計最高效、最優的熱處理設計方案。想了解更多熱處理爐的設計方案，歡迎來電垂詢武漢電爐有限公司（程經理18062109688）.
