欧美网站免费观看在线,日本亲近相奷中文字幕,无码国产精品一区二区AV,WWW国产内插视频

   20Mn2汽車防滑鏈的熱處理工藝改進(jìn)

汽車防滑鏈?zhǔn)前惭b在汽車輪胎上的一種環(huán)形鏈條，主要用于汽車雪天行駛防滑，以確保安全行駛，是冬季高寒地帶汽車行駛的必備工具，因此要求防滑鏈耐磨且不斷裂，即鏈條必須具備良好的耐磨性和強(qiáng)韌性。隨著人們對安全意識的增強(qiáng)．汽車防滑鏈的使用性越來越廣。

    20Mn2鋼由于滲碳和淬透性能好，尤其具有優(yōu)良的耐磨性，故除用于制造起重鏈條外，還被廠泛用于制造重型載重貨車的防滑鏈。

    下面以某種重型載重貨廣豐防滑鏈為例，其單環(huán)內(nèi)空尺寸為12mm×42mm，線徑為7mm。技術(shù)要求：滲碳層厚0.25～0.35mm，表面硬度>54HRC，心部硬度>40HRC，攻拉試驗值不小于30kN。

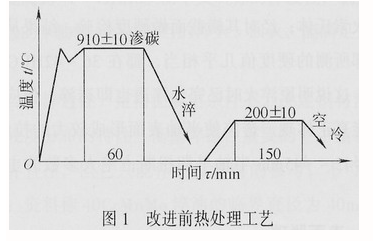

    一般工廠大多采用圖1所示的熱處理工藝。

1．改進(jìn)前后的工藝比較

    上述工藝的優(yōu)點表現(xiàn)為：到溫裝爐，保溫滲碳后直接水淬，生產(chǎn)節(jié)奏快，周期短，有利于提高生產(chǎn)勞動率。而不足之處是：雖然滲層厚度、表面和心部硬度都達(dá)到要求，但攻拉試驗時，難以達(dá)到30kN，防滑鏈載倚較大時易產(chǎn)生斷裂而無法使用，退貨、換貨常有發(fā)生，給企業(yè)帶來不利影響。

    顯然，圖1所示的熱處理工藝將重點放在了保證表面硬度和耐磨性上，而對心部強(qiáng)韌性有所忽視。因此，必須對熱處理工藝進(jìn)行改進(jìn)。

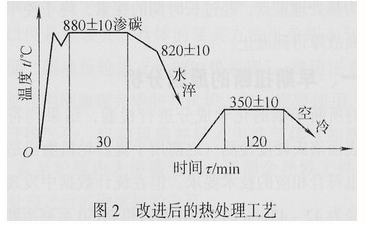

    與圖1工藝相比，改進(jìn)后的熱處理工藝(見圖2)有如下特點：

(1)   降低滲碳溫度，縮短滲碳時間，有利于阻止晶粒增大，提高力學(xué)性能。

(2)降低淬火溫度。滲碳30min后切斷電源降溫，此階段中仍按一定的劑量滴入煤油，保證降溫時不氧化脫碳，同時還能起到擴(kuò)散作用，擴(kuò)大滲層深度(本工藝滲碳時間30min相對較短)；降低淬火溫度，還能減少殘余奧氏體量，從而降低脆性。

    (3)提高回火溫度。改低溫回火為中溫回火，提高鏈條韌性。

    (4)綜合性能得到顯著改善。除滲層厚度、表面硬度與原工藝相同外，心部硬度偏下限(在40～44HRC范圍內(nèi))，攻拉試驗值都能達(dá)到30kN以上。

    (5)生產(chǎn)效率并無下降。經(jīng)實測，兩種工藝周期基本相當(dāng)，對生產(chǎn)效率無明顯影響。

2．結(jié)語

 熱處理工藝改進(jìn)后，不僅保證了鏈條具有較高的耐磨性，而且從根本上解決了鏈條使用中的斷裂問題，客戶非常滿意。
